型號:	基本型:TH-JNA01
構成:	RDSS-S/L
功能:	定位、授時、 短報文通信

產品概述：

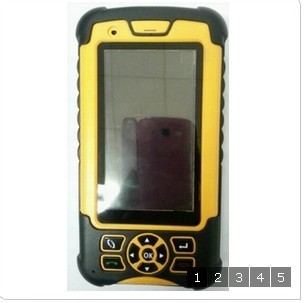

        BDTH-北斗雙模手持型用戶機，具有導航定位、授時和短報文通信功能。產品體積小（160×68×48mm³）、重量輕（400g）、功耗低、功能全，可作為單兵便攜裝備，應用于國家安全、搶險救災和應急保障等諸多領域。



功能特點：

 * 導航軟件界面友好，操作簡單，符合用戶使用習慣；內置2G的FALSH存儲器，集成覆蓋全國、季度更新電子導航圖，支持軍用、民用電子導航圖、矢量圖、像素圖和影像圖。

 * 內置6個獨立接收通道和1個發射通道，可跟蹤3顆GEO衛星6個波束的下行信號（2波束/星），發射最小EIRP值大于7dBW；

 * 采用2.8英寸OLED顯示屏，亮度高，視角寬，強光環境下可視性能佳，可滿足低溫存儲（-40℃）和工作（-20℃）要求；

* 采用21鍵盤結合觸摸屏，用戶可方便地輸入文字和對地圖進行各種操作；

 *數據接口采用微型軍用連接器，具有自鎖功能，連接可靠，防誤插，支持《北斗用戶設備數據接口協議（V4.0）》；

* 待機平均功耗2.2W，內置高效鋰離子電池，待機時間大于8小時；

* 工作溫度-20℃～+55℃，存儲溫度-40℃～+85℃；

* 電磁兼容性符合GJB151A-97標準要求。

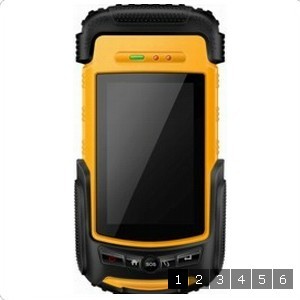

BDTH-小型化手持機



工作頻率 接收 2491.75±4.08MHz 平均無故障工作時間 ≥ 5000小時 發射 1615.68±4.08MHz 接收靈敏度 -157.6dBW 接收誤碼率 1×10-5 定位精度 20m(無標校區100m) 發射功率 ≥ 5W(仰角≥20°) 定位成功率 ≥ 95% 定時精度 200ns 手捕時間 ≤ 2s 工作溫度 -20℃-+55℃ 失鎖重捕時間 ≤ 12s 存儲溫度 -40℃-+85℃ 定位申請頻度 根據IC卡確定 抗沖擊 8g
