概述

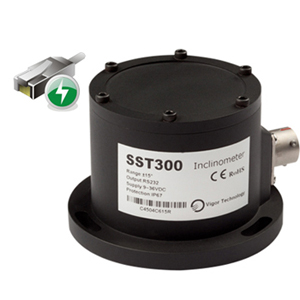

防高溫沖擊傾角傳感器是在標準的SST300傾角傳感器的高性能，高可靠，高穩定等特性基礎上，從外殼材質，接插件，隔熱棉，線纜防護等細節進行設計，借助有限元（FEA）分析工具，是專業的高溫區域環境用傾角測量產品。
應用
電力、化工、冶金等其他行業的高溫區域
冶金企業加熱區設備，高溫流體管道設備
導彈發射車，發射架，航空母艦等接觸到高溫區域的軍工設備
技術參數
表1 技術參數表
|
量程
|
±5°
|
±10°
|
±15°
|
±30°
|
±45°
|
±60°
|
|
綜合絕對精度①(@25 ℃)
|
±0.01°
|
±0.015°
|
±0.02°
|
±0.04°
|
±0.06°
|
±0.08°
|
綜合絕對精
度分項參數
|
絕對線性度(LSF,%FS)
|
±0.06
|
±0.03
|
±0.03
|
±0.03
|
±0.02
|
±0.02
|
|
橫軸誤差②
|
±0.1%FS
|
|
零點偏置③
|
±0.005°
|
±0.008°
|
|
重復性
|
±0.0025°
|
|
遲滯性
|
±0.0025°
|
|
允許安裝對準偏差④
|
±4.0°
|
±3.0°
|
±2.5°
|
±1.5°
|
±1.2°
|
±1.2°
|
|
輸入軸非對準度
|
≤±0.1°
|
|
靈敏度溫漂系數
|
≤100ppm/℃
|
≤50ppm/℃
|
|
零點溫漂系數
|
≤0.003°/ ℃
|
|
零點上電重復性⑤
|
±0.008°
|
|
分辨力
|
0.0025°
|
|
長期穩定性⑥
|
≤0.02°
|
|
測量軸數
|
單軸、雙軸
|
|
溫度傳感器
|
測量范圍：-50~125℃，精度:±1℃
|
|
輸出
|
RS232, RS485, RS422, CAN
|
|
RS232 輸出格式
|
波特率115200bps，8 個數據位，1 個起始位，1 個停止位，無奇偶校驗，ASCII 碼
|
|
冷啟動預熱時間
|
60s
|
|
響應時間⑦
|
0.3s（@t90）
|
|
輸出刷新率
|
5Hz（標準配置），可選10Hz 或20Hz
|
|
響應頻率
|
3Hz @-3dB
|
|
輸入電壓
|
9～36VDC
|
|
功耗
|
平均工作電流≤50mA；平均功率≤1.5W （25℃&24VDC）
|
|
工作溫度
|
長時間工作溫度：-40～500℃
1200℃熱沖擊：5 分鐘
|
|
儲存溫度
|
-60~100℃
|
|
電磁兼容性
|
依照GBT17626
|
|
絕緣電阻
|
100MΩ
|
|
平均無故障時間MTBF
|
≥25000小時/次
|
|
抗沖擊
|
100g@11ms，三軸向（半正弦波）
|
|
抗振動
|
8grms，20～2000Hz
|
|
防護等級
|
IP65(可選IP 67）
|
|
連接器
|
軍用航空連接器（滿足公制GJB101A-1997）
|
|
重量
|
17Kg（不含接插件和電纜線）（重量，外型尺寸會有變化，請詳詢輝格公司 ）
|
|
① 綜合絕對精度是指在常溫條件下，對傳感器的非線性、重復性、遲滯、零點偏置以及橫軸誤差的平方根值。
|
|
|
② 零點偏置是指傳感器在沒有角度輸入的情況下(如絕對水平面)，傳感器測量輸出不為零，即為零點偏置。
|
|
③ 橫軸誤差是指當傳感器在垂直于其靈敏軸方向施加一定的加速度或者傾斜一定的角度時所產生的誤差。如對于測量范圍為±10°的單軸（假定X方向為傾角測量方向）傾角傳感器，在空間垂直于X方向發生13°的傾斜時（此時實際被測量的傾斜角度保持不變，如為+8.505°），傳感器的輸出信號會因為這個13°的傾斜而產生額外誤差，這個誤差我們稱為橫軸誤差。SST300的橫軸誤差為0.1%,因此，產生的額外誤差為0.1%×13°=0.013°，而傳感器實際輸出的角度應為8.518°(=8.505°+0.013°)。在SST300系列中，該誤差已經包含于綜合絕對精度指標內。
|
|
④ 允許安裝對準偏差是指傳感器在實際安裝過程中，允許傳感器的安裝偏差。一般地，SST300傳感器在安裝時要求傾斜方向與傳感器的指定邊沿保持平行或者垂直，該指標表示可以允許有一定的安裝角度偏差而不影響傳感器的測量精度。
|
|
⑤ 零點上電重復性是指傳感器在多次重復通電—斷電—通電下的零點的重復性。
|
|
⑥ 長期穩定性是指傳感器在25℃下，經過一年的持續通電測試而統計出的最大和最小輸出值的偏差。
|
|
⑦ 響應時間是指傳感器在一個階躍角度變化（如在5ms內從-10°變化到+10°），傳感器的輸出達到標準值的90%時所需要的時間。該指標不同于傳感器的建立時間。
|
外形尺寸(mm)
接線定義
表2 RS232產品插座接線定義
|
電纜顏色
|
信號定義（ RS232）
|
|
紅
|
電源正
|
|
黑
|
電源地
|
|
綠
|
信號地
|
|
黃
|
NC
|
|
白
|
NC
|
|
藍
|
RS232—TXD
|
|
棕
|
RS232—RXD
|
訂貨信息
例如：需要購買一臺雙軸抗高溫沖擊傾角傳感器，測量范圍±15°，常溫傾角測量精度±0.02°，-20~60℃溫度下的精度±0.02°，RS422輸出，2m電纜配插頭，帶振動抑制功能，應選擇的傳感器型號為：SST302-15-G2-F5 –B1-C1-D4。
配件&選件
表3 配件表
|
項目
|
型號/PN
|
訂貨號碼
|
名稱
|
功能
|
|
輸出接口
|
SST003-07-00
|
00
|
RS232 接口
|
直接輸出傾斜的角度數據
數據格式：8 個數據位，1 個起始位，1 個停止位，無奇偶校驗，波特率115200bps（可調） ，ASCII碼
刷新率：5Hz, 可調10Hz、20Hz
|
|
SST003-07-01
|
G1
|
RS485 接口
|
隔離的RS-485/RS-422 收發器，兼容半雙工或全雙 工通訊
RS-485/RS-422輸出引腳有±15kV ESD 保護措施
兼容、符合ANSI/TIA/EIA-485-A-98 和ISO8482:1987(E)標準
符合安規認證：UL1577---2500V rms 持續1min
最高傳輸速率為500kbps；總線最大支持256 個節點
高共模瞬態抑制能力：＞25kV/us
支持標準ModBus-RTU 協議、傳感器自帶HEX 或ASCII 碼協議
|
|
SST003-07-02
|
G2
|
RS422 接口
|
|
SST003-07-03
|
G3
|
CAN 接口
|
符合ISO/DIS 11898 標準，雙絞線輸出
支持CAN2.0A、CAN2.0B 協議
內置高速光電隔離
支持5~1Mbps， 共15 種標準波特率
傳輸距離最長10 公里
|
|
