引言
　　射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據。射頻識別工作無須人工干預、非接觸、閱讀速度快、無磨損、不受環境影響、壽命長、便于使用。目前，射頻識別技術在國外發展非常迅速，產品種類繁多，已廣泛用于工業自動化、商業自動化、交通運輸控制管理等眾多領域，如汽車、火車等交通監控；高速公路自動收費系統；停車場管理系統；物品管理；倉儲管理：車輛防盜等。由于我國射頻識別技術起步較晚，除用于中國鐵路的車號自動識別系統外，僅限于射頻公交卡的應用。本文給出一種實現簡單射頻識別系統的方式。閱讀器和應答器均包含在單片機控制系統中，利用ASK調制與解調電路以及匹配網絡電路，使整個系統的可識別有效距離約為8．3cm，有一定的使用價值。
　　1 總體方案設計

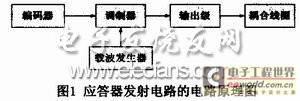

　　無線射頻識別(RFID)系統是由應答器、閱讀器及應用支撐軟件等幾部分組成。應答器采用直流電源供電，它主要由編碼電路、載波振蕩電路、調制電路和發射電路構成。其原理如圖1所示。該方案簡單易行，電路簡單。但這種應答器必須采用電源供電，否則電路無法工作。

　　將應答器看作有源應答器，在閱讀器設計部分，將接收到的微弱電壓信號進行放大，在利用解調電路取出有用信號，經過判別電路后再利用解碼芯片，最后利用顯示控制電路顯示閱讀器接收到的數據，其原理如圖2。所示該方案電路設計簡單，容易硬件實施，可行性好。

　　2 電路的理論分析與計算
　　2．1 耦合線圈的匹配理論
　　作為電磁能量的發射裝置一耦合線圈，必須考慮其匹配問題。耦合線圈在無線識別系統的工作頻率范圍內表現為阻抗ZL，為了實現與系統的功率匹配，必須通過無源的匹配電路實現阻抗轉換，使功率無反射地傳輸到耦合線圈。可以利用少量組件來實現相配的匹配電路。在現實應用中有多種不同的13．56MHz的無線識別系統采用了如圖3的匹配電路。

　　式中L為線圈的自感系數，測試得L=12．60μH，f為應答器的工作頻率，為13．56MHz，由于具有并聯電容器的閱讀器線圈在諧振頻率13．56-MHz激勵時，電壓明顯上升，因此應答器的工作頻率選為13．56MHz，理論計算出C=10．9pF。

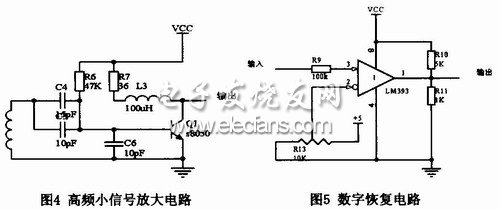

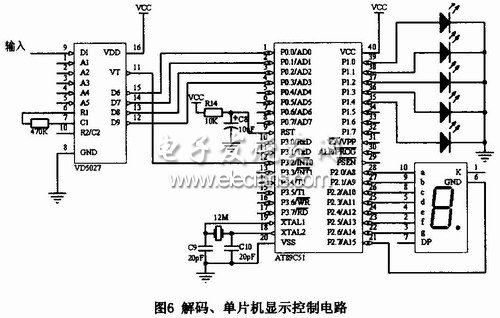

　　圖4屬于高頻小信號放大器，S8050的fT典型值為200MHz，則電流放大倍數約為：。數字恢復電路采用LM393，如圖5所示，它的作用是將解調輸出模擬信號恢復為數字信號，以便解碼器識別。解碼、單片機顯示控制電路如圖6所示。

　　3．2 應答器電路設計計算

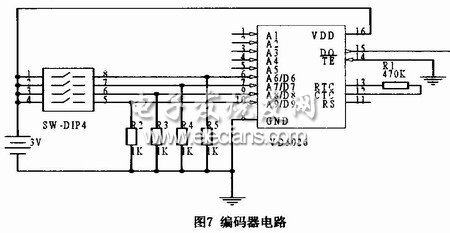

　　編碼器設計由撥碼開關[FS:PAGE]和編碼芯片VD5026構成，信息由撥碼開關生成。電路圖如圖7所示。

　　載波振蕩器采用74HC14構成的環行振蕩器，功耗小，最小工作電壓低，適合于3V電池供電。振蕩器反饋中接入13．56MHz晶體濾波器，載波頻率穩定度高。

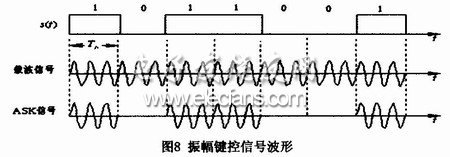

　　調制器由高速CMOS器件74HC00構成，實現ASK調制。調制波形如圖8所示。調制輸出信號經反向后直接送諧振回路。

3．3 程序設計
　　VD5027解碼正確時，17管腳輸出高電平，4位數據由管腳10、11、12、13輸出。因此單片機設置為中斷模式，VD5027的 17管腳經反向后接在單片機的中斷0入口處。主程序為休眠等待狀態，當有應答器且解碼正確時，響應中斷服務子程序，顯示相應的信息。其流程如圖9所示。

3．4 總電路圖設計
　　根據前面的分析設計，在面包板上安裝調試正確后，焊接印刷電路板，測試結果正確。

　　4 識別裝置工作流程圖

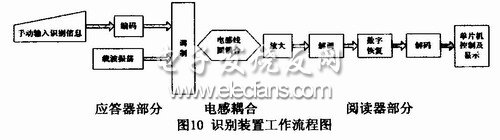

　　識別裝置工作流程如圖10所示。此無線識別裝置由手動輸入信息，經編碼器編碼，采用ASK調制方式，載波為13．56MHz，經線圈耦合發送。閱讀器將接收到的ASK信號放大后，經二極管包絡檢波，送至數字恢復電路后，再解碼。解碼正確時，由單片機顯示結果。

　　5 測試方案與測試結果
　　5．1 電感線圈測量
　　測量設備：QBG-1A型高頻Q表。
　　測試結果：電感線圈匝數N=10匝，電感線圈直徑D=6．9cm，
　　閱讀器電感線圈Ll：12．73μH，應答器電感線圈Ll：12．60μH，
　　分析：兩電感線圈匝數、直徑相同，但電感量不同，主要是電感由手工繞制，因此因松緊、間隙不同造成。
　　5．2 編碼器VD5026測量
　　測試設備：數字示波器DS5062M。
　　測試結果：輸出為波形較好的方波信號。
　　振蕩頻率f=22．872kHz，幅度Vpp=3．00V，Vmax=2．24V，Vmin=0．00V。
　　5．3 載波振蕩器測量
　　測試設備：數字示波器DS5062M。
　　測試結果：頻率：13．56MHz幅度Vpp=1．40V
　　波形失真分析：振蕩器是由非門構成環行振蕩器，有門延遲時間。LC器件能夠存儲能量，故LC振蕩器波形較好。
　　5．4 調制輸出波形測量
　　測試設備：數字示波器DS5062M。
　　Vpp=4．12V，Vmax=2．24V，Vmin=-1．88V。

　　5．5 識別測量
　　5．5．1 誤碼測量
　　測試方法：在應答器上通過撥碼開關設置0000-1111，在閱讀器上用4個發光二極管顯示和一位數碼管顯示0-F。
　　測試結果：應答器撥0000-1111，閱讀器相應顯示0000-llll，數碼管顯示0～F，測試結果正確，誤碼率為0。
　　5．5．2 傳輸時延測量
　　測試工具：手機秒表
　　測試方法：從應答[FS:PAGE]器信息改變，到閱讀器顯示出的時間間隔。
　　測試結果：0．79s<1s。
　　5．5．3 識別距離測量
　　測試工具：直尺。
　　測試方法：改變應答器與閱讀器間電感線圈的距離，并觀察閱讀器顯示信息是否與應答器相同。
　　測試結果：穩定傳輸距離5．5cm，最遠識別距離8．3cm。
　　5．6 功耗測量
　　測試工具：天宇TY360萬用表。
　　測試方法：采用萬用表測量電壓U和電流I，則功耗P=UI。
　　測試結果：a．閱讀器：U=5V，I=50 mA，P=UI=5x50=250mW。b．應答器：U=3V，I=8．5mA，P=UI=3x8．5=25．5mW。
　　通過以上測試數據可以看出設計是可行的。
