[ 導讀 ] 穿戴式裝置搭配手持式裝置與網際網路的連結，構建出包含生活、運動、醫療…等各種領域等更多生活上的應用。

     穿戴式裝置搭配手持式裝置與網際網路的連結，構建出包含生活、運動、醫療…等各種領域等更多生活上的應用。由于穿戴式裝置體積小巧且更貼近人體，其設計上對于體積重量、發熱、EMI、電源管理、防觸電、防濕防水防塵、舒適度甚至在時尚感有更嚴苛的要求，因此市場也針對穿戴式裝置，推出各式專用的微機電電子元件與感測技術…

    穿戴式裝置專用之微機電元件

     拜MEMS(微機電)元件技術的進步，讓各式傳感器能輕松嵌入到手持式裝置、穿戴式裝置之中，使科技應用無所不在。由于穿戴式裝置是穿戴于人體身上，故比手持式裝置更貼近人類，能夠延伸更多生活上應用，或忠實偵測與紀錄人體生理機能的反應。目前已知的穿戴式裝置，可提供人類在科技應用(語音通訊/擴增實境/個人助理)、生活品質(食品熱量、睡眠提示、節食建議)、運動健身(比賽紀錄、訓練健身、虛擬教練)、醫療輔助(心電圖、脈搏記錄、睡眠改善…等生理機能量測儀)、旅游輔助(路線建議、導航指示、旅程紀錄)、公益應用(孩童/寵物/老人失蹤協尋)等各種貼心的應用。

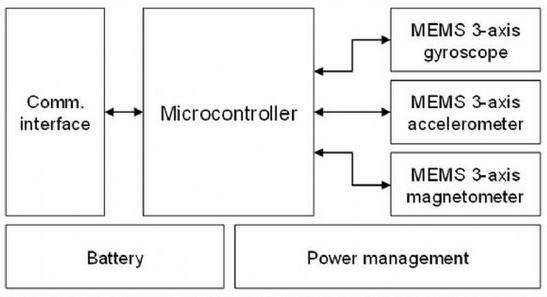

基本穿戴式裝置的感應器系統架構圖(fp7-smac.org)

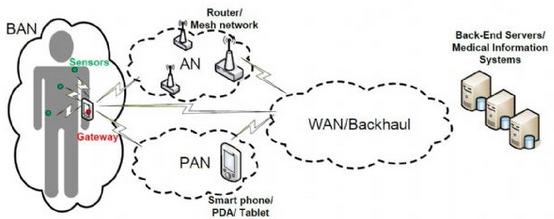

醫療穿戴式裝置的資訊傳遞系統架構圖(Intersive)

     由于穿戴式裝置的體積更小，更貼近人體，且必須長時間穿戴，因此這些裝置對于發熱、EMI(電磁干擾)、電源管理、防觸電、防汗/防水/防塵、舒適度、精準度、體積重量，甚至時尚等要求，都比手持式裝置更為嚴格，因此各廠商在設計產品時，就必須顧慮到這些課題。而MEMS微機電零件供應商，也提供各種不同等級的產品，以符合系統廠商在設計穿戴式裝置時的需求。

    穿戴式元件的市場與趨勢

     因應穿戴式裝置的市場起飛，讓物聯網(InternetofThings；IoT)的應用得以實現，不管在醫療保健、運動健身、娛樂資訊、工業產品、國防安全等領域都將用得到，使得MEMS元件與感應器的需求跟著水漲船高。據ResearchandMarkets研究機構的數據，2013年全球消費電子用的感測器市場規模為152.7億美元，并以9.7%的平均復合年增率，預計在2020年達到292.5億美元。

     MarketsandMarkets的研究報告中說明，醫學專用圖像感測器市場規模在2018年將達到107.5億美元，平均復合年增率為3.84%。出貨量部份，2013年達16億個，預計2018年將達到30億個。

     至于ImageSensor(影像感測器)部份，依據GrandViewResearch研究機構的預測，到2020年的全球出貨量可望達30.092億個，2014~2020年平均復合年增率為6.7%，到2020年將達到120億美元。

    穿戴式裝置的元件－CPU、MCU

     當今高階手持式裝置的CPU(處理器)，已經邁向八核心的里程碑，處理速度更快。然為了減少感測器在全天候偵測、搜集與處理上的電能消耗，許多產品已開始搭配MCU(微控制器)，來擔任動作感應專用的協同處理器(MotionCo-processor)。

     以蘋果iPhone5s、iPadAir、iPadmini2內建的M7為例，便是一款協同處理器，采用NXPLPC1800系列的客制化Cortex-M3微控制器，運作時脈為150MHz，可搜集、量測、儲存感應到的資料(來自STM三軸陀螺儀、Bosch三軸加速器、AKM電子羅盤等感應器資訊)，縱使手機在待機中亦能運作，繼續將感測資料記錄下來，待裝置喚醒后就能夠繼續處理資料，這樣的設計可讓裝置在長時間的運作下(例如運動)，更為省電。

     在穿戴式裝置的應用上，大多采用SensorHubMCU，亦即采用ARMCortexM系列的MCU來當主要控制器，以達到高效能、低耗電的目的。例如Fitbit智慧手環，便是采用ST的STM32L151C6Cortex-M3低功耗16位元32MHzMCU、JawboneUP智慧手環采用TI的MSP430F552816位元25MHzMCU。而Pebble智慧手表采用ST的STM32F205RECortex-M3架構的32位元120MHzMCU、SonySmartWatchSW2也采用STMCU，時脈為180MHz。

     至于Samsung的GalaxyGear智慧手表，仍采用自家Exynos800MHz單核CPU來做感測運算處理，可惜搭配的電池容量太小，連續使用25小時就要充電，雖效能強、但持續力不佳，市場反應冷淡。因此，Samsung在MWC發表的Gear2家族，采用MCU設計，使用時間可達2~3天。由此可見，為了功耗與增加電池壽命，未來將會有更多穿戴式產品改用MCU來當主要處理器。

    穿戴式裝置的元件－MEMS、Sensor

     在感測器方面，穿戴式裝置目前配置的基本三個體感/動態感測元件，就是電子羅盤(magnetometer)、三軸陀螺儀(gyroscope)、三軸加速器(accelerometer)，可以用來計步、偵測心跳、生理追蹤等等。

     至于在環境感應器部份，則是依照產品的應用需求再加入。例如接近感應器(Proximitysensor)、溫度計(Thermometer)、濕度計(Hygrometer)或氣壓計(Barometer)等等。若有輔助操控部份，如手勢、語音等輸入，則會選擇將紅外線(Infrared)或相機模組(CameraModule)、麥克風(Mic)等元件內建，以做簡單的手勢、語音辨識。例如GoogleGlass就包含了光度感應器(AmbientLightSensor)、接近感應器，做為調整亮度與物體偵測之用。

     在軟體技術方面，已有許多廠商開發出自家專利的演算法，應用在各穿戴式應用的軟硬體產品。如Nike+RunningApp(跑步訓練程式)、JawboneUp、Fitbit系列手環，便是采用FullPower公司的MotionX技術。

    醫療、保健等感測器專用之穿戴式裝置的元件

     消費級的穿戴式裝置，可提供個人保健、節食塑身、手機延伸應用等。至于專業級的產品，則有不同的訴求。在醫療院所里，量測專用的穿戴式裝置其實早行之有年，近年來由于科的進步，當許多量測裝置的體積能夠縮小，且透過無線的方式將訊號傳遞出來，不需要再連接一堆電線，使病人能夠行動自如。

     醫學或健康產業所設計的穿戴式裝置，大多內建上述的感應器架構，而醫學復健的感應器，還會加上體感技術。這類產品的功能訴求單純，主要用于量測個人生理資訊，數值量測的要求上，則是必須非常精確，且裝置要能夠長時間使用，并可透過內建的GSM或Wi-Fi無線通訊，將身上的各種儀器串連起來，成為一個身體網路(BodyAreaNetwork；BAN)，同時也可以將資料回傳至醫療院所以利于后續追蹤，如此進而達到居家照護、遠距醫療之應用。

     醫學界所需要的穿戴式裝置種類繁多，如智慧衣、智慧夾克、智慧帽、智慧腰帶、智慧褲、智慧鞋、智慧鞋墊與智慧襪等，這些產品必須依照不同的個人Size去設計。此外，醫療照護是從醫院延伸到老人機構，再從機構再跨到一般社區。

     長庚醫院在2012年發表的「智慧型人體感測網絡衣」─簡稱智慧衣(SmartClothes)，就具備了健康促進、健康老化監控與異常警示功能。其細節應用上整合了心電圖訊號(ECG)、呼吸、體液、加速與溫度等感測功能，并可偵測到細微汗漬，同時能夠做到24小時監控照護，持續記錄。并可透過手機或資料上傳至云端，來提供運動健身、體態姿勢、體溫偵測、睡眠品質、心肺功能等多種個人健康資訊。

     至于智慧襪(SmartSock)部份，有一家叫Heapsylon的公司，推出了SenSoria智慧襪，將各式感應器與傳輸元件直接織入襪子布料中，穿著舒適，洗曬都不怕。在功能上，可偵測心跳、脈搏、所受外力，并分析腳掌的著力點，可記錄站立、跑步、走路的時間，同時能透過手機App來自我檢測，在姿勢不對時，亦可適時提醒用戶以做改善。
