5G，已經悄然在編織一張天羅地網，試圖捕捉每一個5G手機的連接請求，為手機背后那些多姿多彩的靈魂打開世界的窗口，鋪就展示自我的舞臺。

　　明媚的陽光下，高聳的鐵塔上，碩大的AAU熠熠閃光，照射在密集的高樓，以及忙碌的人群中，彰顯著5G的奧義：連接更多，網速更快，業務更強。

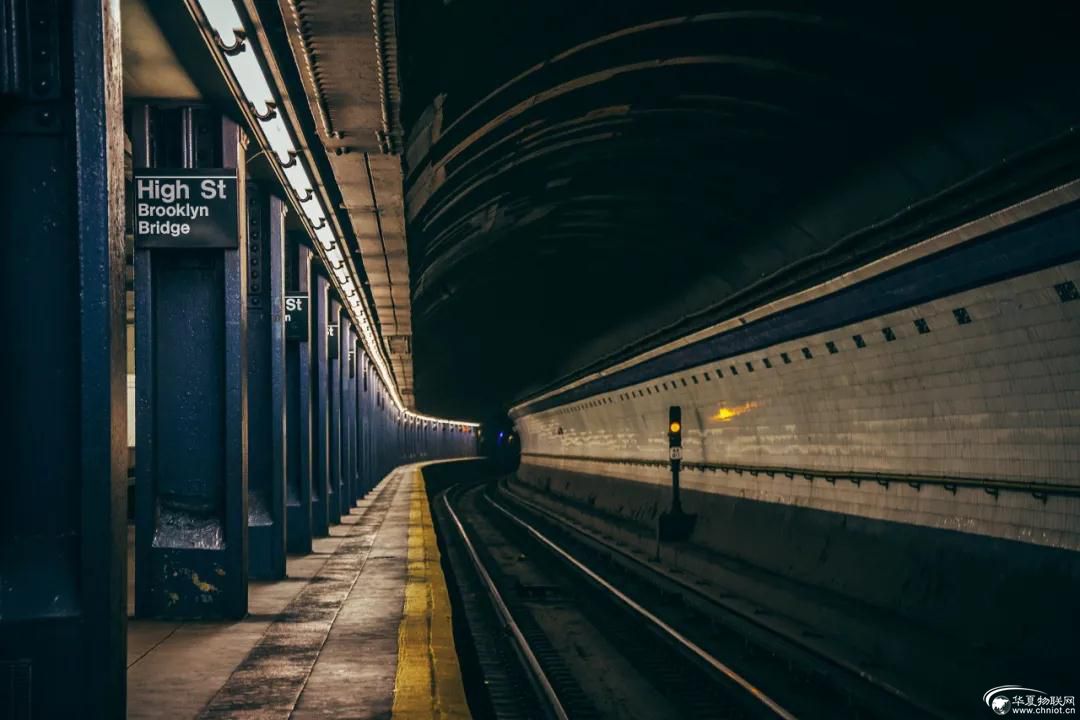

　　然而，在深深的地下，還有一個隱秘的角落，幽暗深邃，人流洶涌，行色匆匆，隨著地鐵列車在隧道中疾馳。

　　伴隨著窗外嘶鳴的風聲，人們或坐或站，值此碎片時間，戴上耳機，用手機觀看短視頻是絕佳小憩的方式。

　　基于同樣的渴求，成千上萬的人流化作了數據的滾滾洪流。因此，5G地鐵覆蓋，是運營商必須占領的流量高地。

　　那么，該如何進行地鐵覆蓋呢？

　　地鐵站臺就相當于一個多層的地下室，采用傳統的室分系統，或者新型的有源室分就可以輕松解決，各廠家都有非常成熟的方案，部署只要按需設計即可。

　　因此，幽長蜿蜒的地鐵隧道，是地鐵覆蓋的重點。

　　地鐵隧道的長度通常超過一千米，內部狹窄逼仄，并且還伴有彎道，采用傳統的定向天線，信號掠射角度小，局部信號衰減快，還容易被遮擋。即使是為5G而生的大規模天線AAU也難有用武之地。

　　為了解決上述問題，需要把無線信號均勻地沿著隧道的方向釋放，形成一種線狀的信號覆蓋，和地面宏站的三扇區大面積覆蓋截然不同。這就需要采用一種特殊的饋線：泄漏電纜。

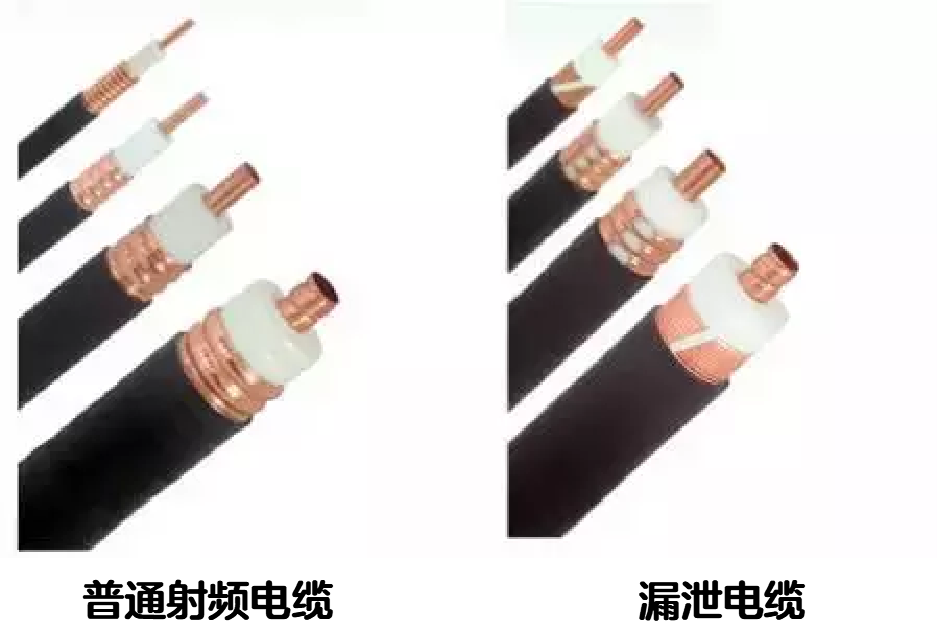

　　話說一般的射頻電纜（也就是饋線），都是讓信號在封閉的線纜內部傳播，不但不能泄露信號，傳播損耗也要盡可能地小，這樣才能高效地把信號從RRU搬運到天線，再通過天線把無線電波高效地釋放出去。

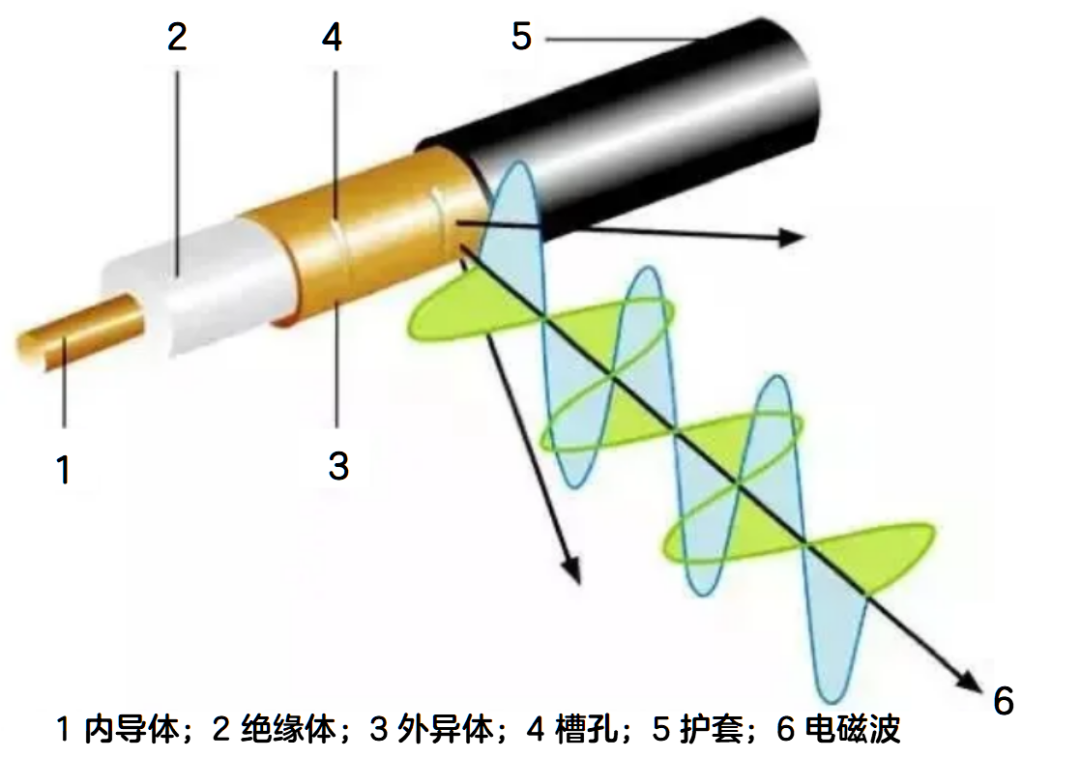

　　而泄露電纜則不同，它的電纜外導體不是全屏蔽的，有著均勻分布的的泄漏槽或疏編織，也就是說其上有一系列小的槽孔，這樣就可以讓信號均勻地從這些槽孔中泄露出來。

　　泄露同軸電纜傳輸原理

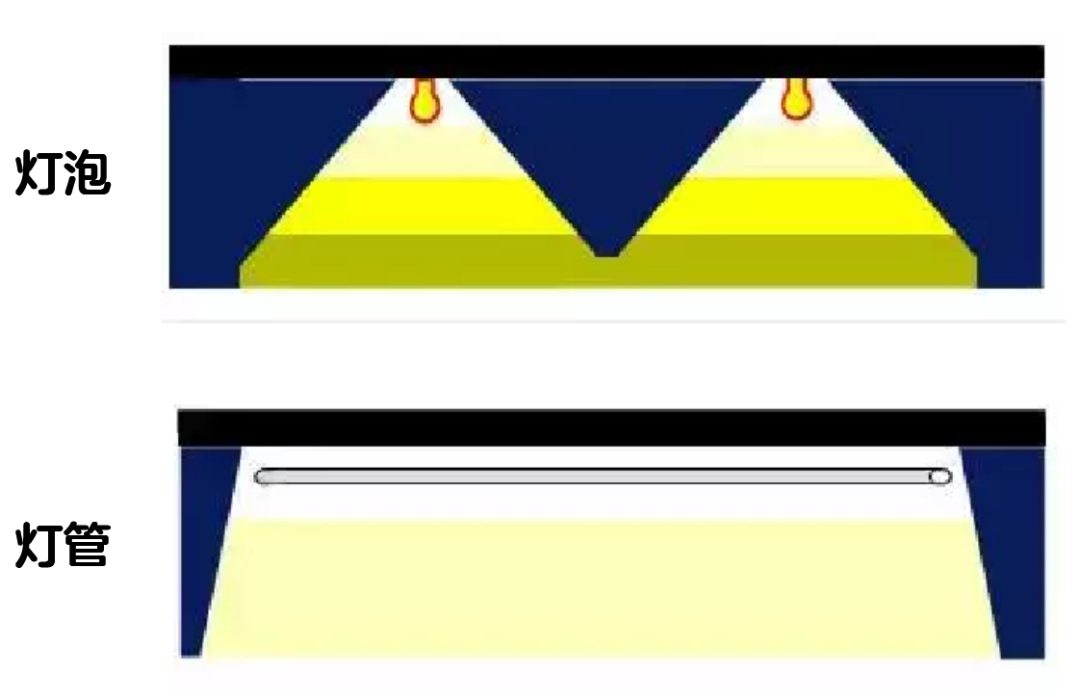

　　手機接收到這些信號之后，發送的信號也可以通過這些槽孔進入線纜內部，然后再在傳導到基站。這樣一來，就實現了雙向通信的功能，專為地鐵隧道這樣的線狀覆蓋場景量身定做，就相當于把傳統的小燈泡變成了長長的日光燈管。

　　地鐵隧道的覆蓋可以用泄露電纜來解決，但是，接下來還有多運營商共享的問題需要解決。

　　為了服務各自的用戶，運營商都要進行地鐵線路覆蓋。然而隧道空間有限，各家都建一套設備也著實浪費，因此就需要把泄露電纜共享使用，并采用一種設備，將不同運營商的各種頻段的信號合路，然后再一同送入泄露電纜。

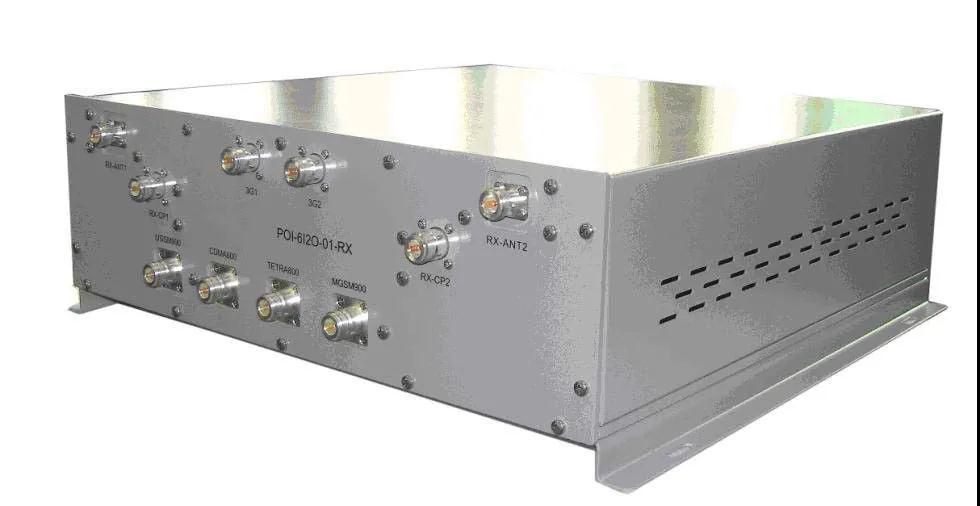

　　這種可以將不同運營商的，多個頻段的，用途各不同的多路信號合路的設備叫做POI (Pont of Interface) 合路器。這種合路器具有合路信號多、插入損耗小等優點，被廣泛應用的通信系統中。

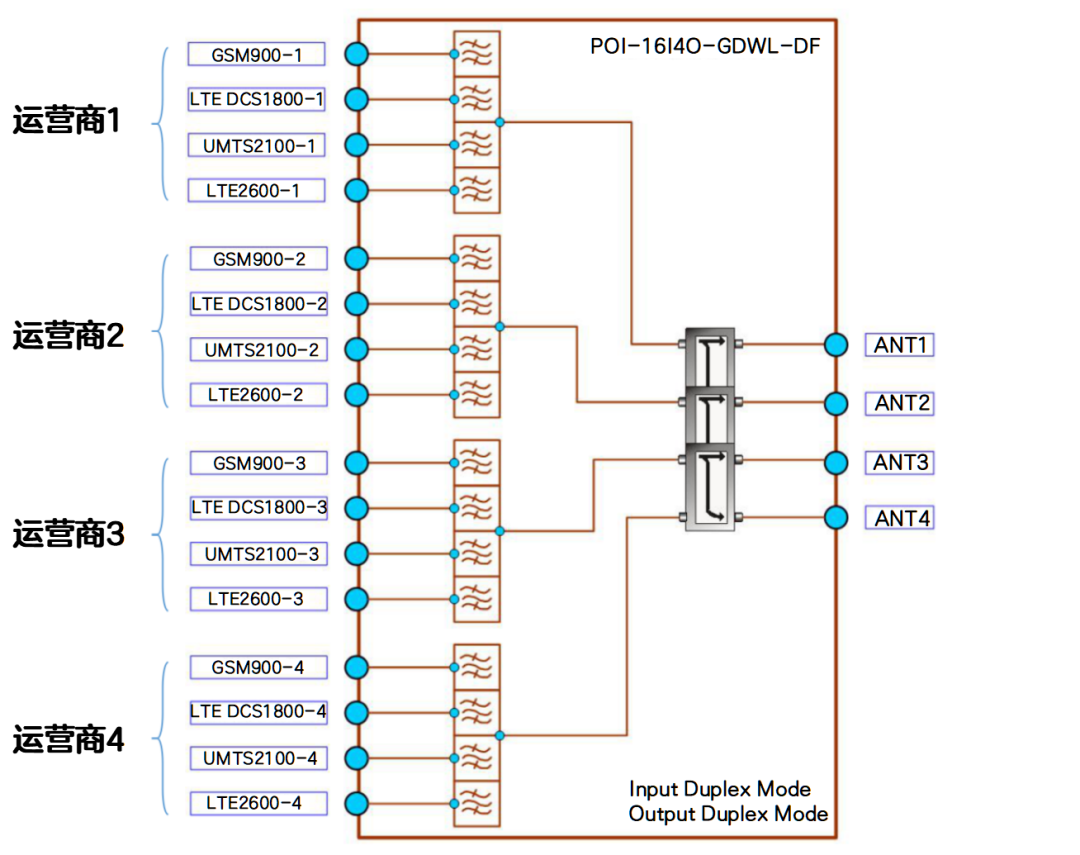

　　從下圖可以看出，POI合路器的端口多能力強，可以輕松實現多個運營商900M，1800M，2100M，以及2600M等多個信號的合路。

　　當然，假設5G地鐵覆蓋系統，必須使用可支持相應5G頻段的POI合路器，電信和聯通需要支持3.5GHz，移動則只需支持2.6GHz即可。

　　從3G開始，MIMO登上了移動通信的舞臺，成為了提升系統容量最重要的手段；到了4G，2x2MIMO已經成了標配，4x4MIMO屬于高配；而到了5G時代，4x4MIMO則已成為了標配，主流的手機都可以支持。

　　因此，地鐵覆蓋必須要考慮對4x4MIMO的支持。由于MIMO系統發送的每路獨立數據都需要獨立的天線，隧道覆蓋就需要4條平行的泄漏電纜來實現4x4MIMO。

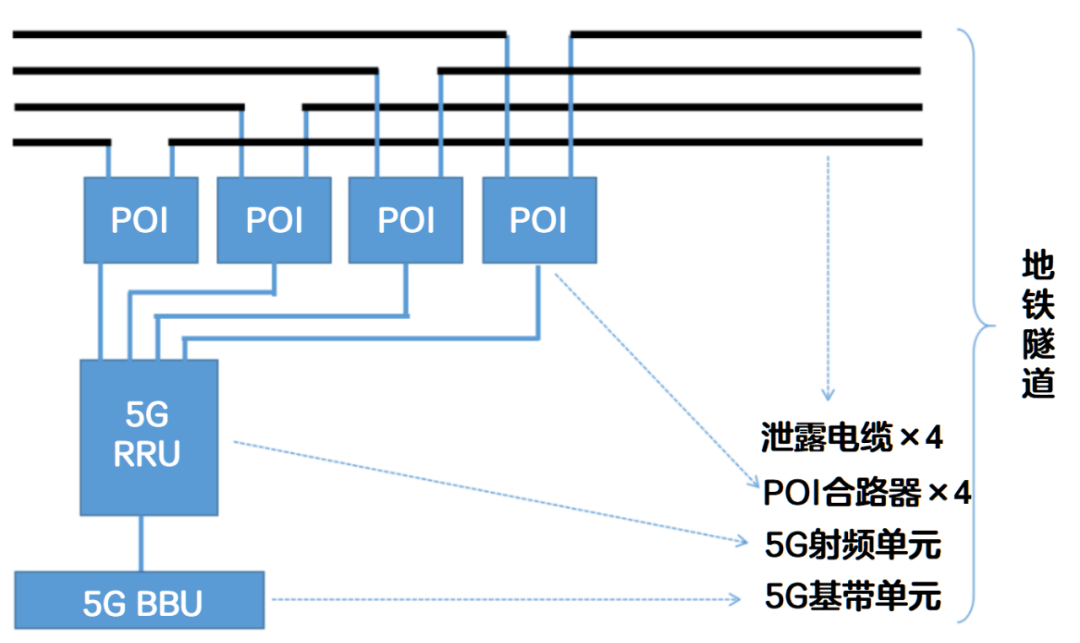

　　如下圖所示，5G RRU作為信號源，輸出4路信號，再通過POI合路器跟其他運營商的信號源合路之后，饋入4根平行的泄漏電纜中，即可實現多通道收發了，這是提升系統容量最直接有效的手段。

　　考慮到地鐵行駛速度快，即使通過泄漏電纜把小區覆蓋扯成了線狀，手機在小區交界處還是會頻繁的切換和重選。

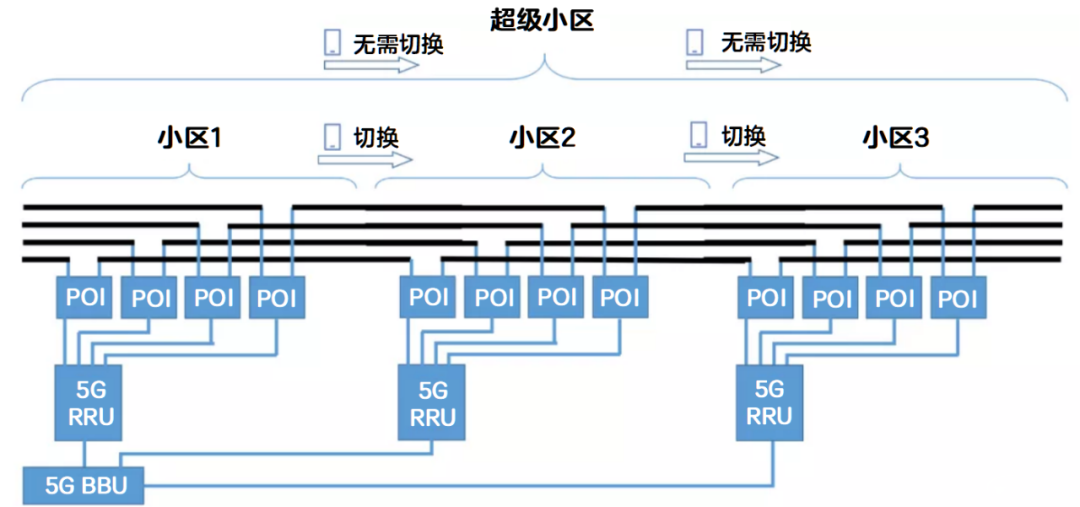

　　為了解決這個問題，可以把多個小區合并成超級小區，通過把多個線狀小區的長度組合起來，邏輯上屬于一個小區，從而把單小區的覆蓋范圍擴展了數倍，自然可以避免過多的切換和重選，但容量也隨之降低，在話務量不太高的地方使用起來非常合適。

　　正是得益于移動通信的更新換代，我們才可以無時無刻，隨時隨地地暢享移動寬帶，即使深入地下，在疾馳的地鐵里也不例外。在這個網絡無處不在，速率越來越高的時代，我們再也不會期待QQ頭像的閃爍：你是GG還是MM？時代的腳步滾滾向前，5G這支洶涌的后浪讓我們解鎖了更多的玩法和價值，彰顯著其存在的意義。好了，本期的內容就到這里，希望對大家有所幫助。
