[ 導讀 ] 根據位置分布，系統分為西區和東區2個大區，每個區內設一個區調度中心，區調度中心由調度臺PC和一個MOTOTRBO車載臺組成，就近無線接入某個基站。指揮中心位于市防火指揮部，在指揮部架設一個基站，負責指揮中心調度臺以及其他移動終端的覆蓋。

　　方案概述

　　建立IP同播通訊網的必要條件是：中繼臺的位置應具有網絡接口條件，以實現基站IP互連。網絡接口可以是企業內部的局域網，也可以是Internet廣域網。一期擬架設10個基站，其中8個基站的位置在16個監測點中選擇，盡可能選擇地勢高，滿足網絡條件的監測點，從而實現最佳的信號覆蓋條件。不具備網絡接入條件的基站，可以用MOTOROLA的Canoppy無線網橋等設備進行遠程接入。

　　根據位置分布，系統分為西區和東區2個大區，每個區內設一個區調度中心，區調度中心由調度臺PC和一個MOTOTRBO車載臺組成，就近無線接入某個基站。

　　指揮中心位于市防火指揮部，在指揮部架設一個基站，負責指揮中心調度臺以及其他移動終端的覆蓋。

　　另設一個機動分中心基站作為網內存在盲區的補點備用，同時另裝一套移動指揮中繼臺及多臺移動終端車載設備，形成火場救火中心通訊網。

　　整個系統建議使用3對12.5KHz的頻率，在相鄰的基站使用不同的頻率，從而避免同頻干擾的產生。

　　如下圖所示

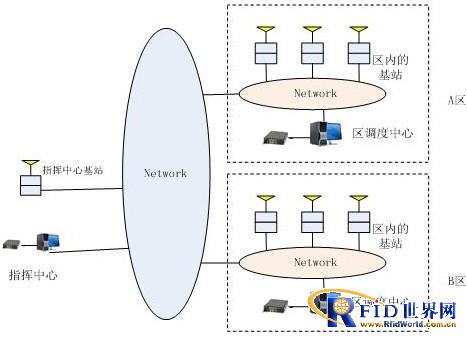

　　系統網絡拓撲結構示意圖
