1 引言
    隨著傳感器技術、嵌入式計算技術、通信技術和半導體與微機電系統制造技術的飛速發展，具有感知、計算存儲和通信能力的微型傳感器應用于軍事、工業、農業和宇航各領域。無線網絡傳感器是集傳感器執行器、控制器和通信裝置于一體。集傳感與驅動控制能力、計算能力、通信能力于一身的資源(計算、存儲和能源)受限的嵌入式設備。由這些微型傳感器構成的無線傳感器網絡能夠實時監測、感知和采集網絡分布區域內的各種監測對象信息，并對這些信息進行處理，傳送給需要這些信息的用戶。無線傳感器網絡具有價格低廉、體積小、組網方便、靈活等特點。這里將無線傳感器網絡引入安全保護系統，充分發揮無線傳感器網絡的優點，以提高智能倉庫安全保護系統的整體性能。智能倉庫安全保護系統具有自身的特點。其傳感器節點可以有針對性的預先布置，因而具有相對固定的網絡拓撲結構，網絡通信和路由協議等也具有其特點。因此，在系統設計時應仔細考慮這些問題。
2 智能倉庫安保系統

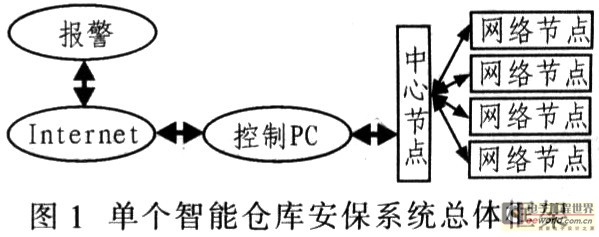

    無線傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)WSN(Wireless Sensor Network)就(jiu)是由部署在監測區(qu)域內大量的(de)(de)廉(lian)價微型傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)節(jie)(jie)(jie)(jie)(jie)點(dian)(dian)(dian)組(zu)(zu)成(cheng)，通過無線通信形成(cheng)一個(ge)多跳的(de)(de)自(zi)組(zu)(zu)織的(de)(de)網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)系(xi)(xi)統(tong)(tong)，其目的(de)(de)是協作地感(gan)(gan)知、采(cai)集和處(chu)理網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)覆(fu)蓋區(qu)域中(zhong)(zhong)的(de)(de)感(gan)(gan)知對象的(de)(de)信息，并發(fa)給觀察者。應(ying)用(yong)(yong)無線傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)技術(shu)的(de)(de)智(zhi)能(neng)倉庫(ku)安保(bao)(bao)系(xi)(xi)統(tong)(tong)網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)由紅外(wai)傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)、門磁(ci)開關、溫(wen)度傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)、濕度傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)、煤氣泄漏傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)、火(huo)災煙(yan)感(gan)(gan)傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)、玻璃破碎傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)等傳(chuan)(chuan)(chuan)感(gan)(gan)器(qi)(qi)(qi)(qi)網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)節(jie)(jie)(jie)(jie)(jie)點(dian)(dian)(dian)組(zu)(zu)成(cheng)。在安保(bao)(bao)網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)中(zhong)(zhong)采(cai)用(yong)(yong)星型拓(tuo)撲(pu)結構，南多個(ge)與計算機相連的(de)(de)無線通信模塊作為網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)的(de)(de)中(zhong)(zhong)心節(jie)(jie)(jie)(jie)(jie)點(dian)(dian)(dian)，可以和下(xia)層網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)中(zhong)(zhong)的(de)(de)任何一個(ge)節(jie)(jie)(jie)(jie)(jie)點(dian)(dian)(dian)通信，網(wang)(wang)(wang)絡(luo)(luo)(luo)(luo)節(jie)(jie)(jie)(jie)(jie)點(dian)(dian)(dian)對環(huan)境(jing)中(zhong)(zhong)的(de)(de)各個(ge)參數進行測量、采(cai)樣(yang)，將采(cai)集到的(de)(de)數據發(fa)往中(zhong)(zhong)心節(jie)(jie)(jie)(jie)(jie)點(dian)(dian)(dian)，并分析、處(chu)理中(zhong)(zhong)心節(jie)(jie)(jie)(jie)(jie)點(dian)(dian)(dian)發(fa)來(lai)的(de)(de)數據、命令，完成(cheng)相應(ying)操作。圖1為單個(ge)智(zhi)能(neng)倉庫(ku)安保(bao)(bao)系(xi)(xi)統(tong)(tong)總(zong)體框(kuang)架。

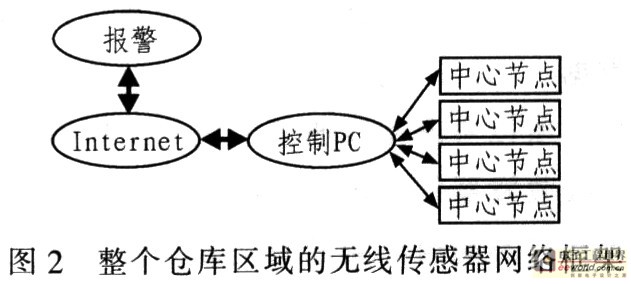

    以此為擴展，將圖1中(zhong)的中(zhong)間(jian)節點作(zuo)為小節點(一(yi)個倉(cang)(cang)庫)，構成整個倉(cang)(cang)庫區域的無線(xian)傳感(gan)器網(wang)絡，如圖2所示(shi)。

    傳感器在整個系統中起著非常重要的作用。常用的傳感器有火災檢測類的煙感傳感器HIS-07、NIS-09C，感溫傳感器TPS-333、TPS- 334，防盜報警類的熱釋電紅外線傳感器PIS-209S、RE200B，玻璃破碎傳感器BS-02，門磁開關傳感器FD系列，煤氣泄漏類的煤氣傳感器 MQ-5、MQ-216等。
3 無線傳感器網絡節點的設計

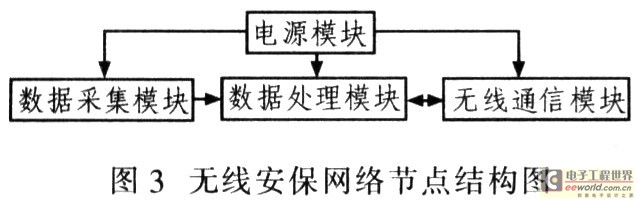

    設計傳感器節點時，需考慮微型化，擴展性和靈活性，穩定性和安全性，低成本[FS:PAGE]等。智能倉庫安保系統的無線傳感器網絡節點是基本單位，是智能倉庫安保系統的基礎。無線傳感器網絡節點要完成數據的采集和傳遞功能，節點內部的電源模塊負責供給能量，電池的使用時間決定節點的使用時間。考慮到擴展性和靈活性，選擇常用的元件。系統設計采用模塊化設計，通過各功能模塊，實現正常工作。傳感器節點包括數據采集，數據處理，無線通信和電池等模塊，圖3為其結構。
感溫傳感器根據物質燃燒釋放出的熱量所引起的環境溫度升高或其變化率大小，并通過熱敏元件與電子線路來探測火災。
4．3 煤氣報警信號采集
    液化(hua)氣(俗稱煤氣)是碳(tan)原(yuan)子數(shu)為4的碳(tan)氫化(hua)合物(wu)的混合物(wu)，其(qi)主要(yao)成分是甲烷。采用煤氣傳(chuan)感器(qi)能有效檢(jian)測(ce)是否有煤氣泄(xie)漏，并產生報警信(xin)號。

5 智能倉庫安保系統的軟件設計
    該系統軟件設計包括節點軟件和控制PC軟件兩部分。節點軟件主要用于實現采集數據，控制能量消耗，控制節點狀態等。

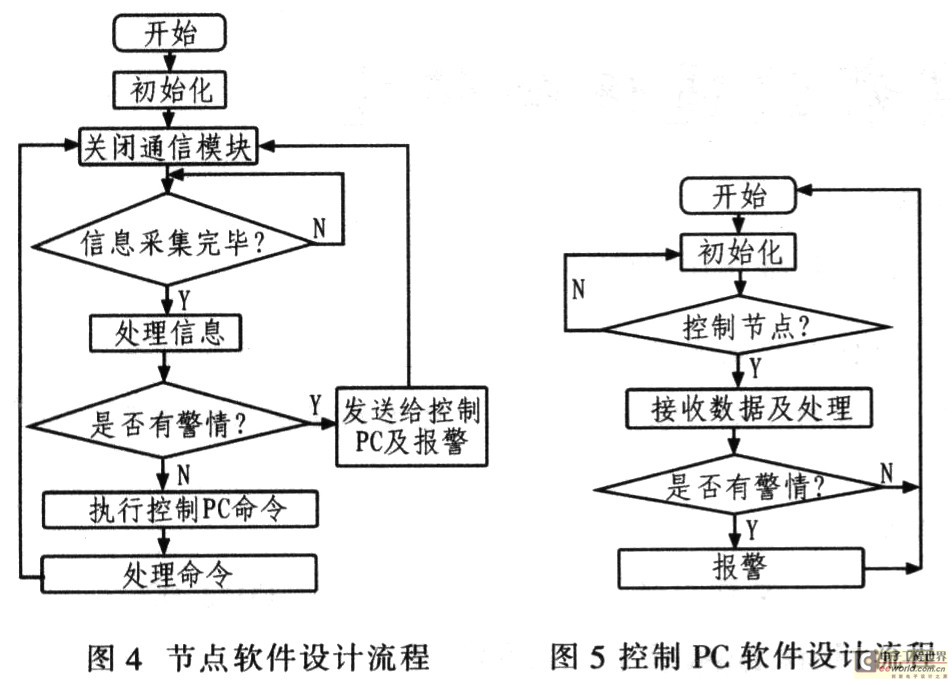

    控(kong)制PC機軟(ruan)(ruan)件(jian)實(shi)現(xian)的功能包(bao)括：接收節(jie)點(dian)傳輸的數據，通過(guo)處理(li)子程序顯示并存(cun)儲在上位機，控(kong)制節(jie)點(dian)功耗(hao)．實(shi)時動(dong)態監測(ce)環(huan)境。節(jie)點(dian)軟(ruan)(ruan)件(jian)設計(ji)流(liu)程如圖(tu)4所(suo)示，控(kong)制PC機軟(ruan)(ruan)件(jian)設計(ji)流(liu)程如圖(tu)5所(suo)示。

6 結束語
    根據無(wu)線(xian)傳感器(qi)網絡的(de)(de)特點，設計一種(zhong)基(ji)于(yu)無(wu)線(xian)傳感器(qi)網絡的(de)(de)倉(cang)(cang)庫(ku)(ku)安(an)(an)保系(xi)統(tong)。該系(xi)統(tong)可實時監控整個倉(cang)(cang)庫(ku)(ku)的(de)(de)安(an)(an)全(quan)環境。該系(xi)統(tong)組(zu)網方便靈活，容易升(sheng)級(ji)，價格低廉(lian)，也(ye)適(shi)用于(yu)其他的(de)(de)類(lei)似(si)應用。可對(dui)倉(cang)(cang)庫(ku)(ku)的(de)(de)火災報警，防盜(dao)，煤氣泄漏等一系(xi)列不安(an)(an)全(quan)事(shi)件進(jin)(jin)(jin)行(xing)(xing)有(you)效(xiao)監控。一旦(dan)發(fa)生威脅安(an)(an)全(quan)的(de)(de)事(shi)件，系(xi)統(tong)自動發(fa)出相應的(de)(de)報警。管理人員(yuan)立即(ji)就(jiu)可以知道并采取(qu)有(you)效(xiao)措施，對(dui)安(an)(an)全(quan)事(shi)故進(jin)(jin)(jin)行(xing)(xing)緊急處理，避免人員(yuan)財產(chan)損失。通過對(dui)實驗(yan)室儲藏(zang)倉(cang)(cang)庫(ku)(ku)內搭建(jian)的(de)(de)小型安(an)(an)保系(xi)統(tong)進(jin)(jin)(jin)行(xing)(xing)試(shi)驗(yan)，結果表明：使用無(wu)線(xian)傳感器(qi)網絡的(de)(de)安(an)(an)保系(xi)統(tong)具(ju)有(you)很高的(de)(de)安(an)(an)全(quan)性和穩(wen)定性，系(xi)統(tong)升(sheng)級(ji)方便，具(ju)有(you)廣泛(fan)的(de)(de)實際應用前景。

3．1 數據處理模塊
    數據處理模塊是無線傳感器節點的計算核心。所有設備控制，任務調度，能量計算和功能協調，通信協議，數據融合和數據轉儲程序都在該模塊的支持下完成。所以處理器的選擇在傳感器節點的設計中至關重要。傳感器網絡節點使用的處理器應盡量滿足：外形小，集成度高，功耗低且支持睡眠模式，運行速度要盡量快，要有足夠的外部通用端口和通信接口，成本低，有安全性保證等。
    目前使用較多的TI公司的MSP430超低功耗系列處理器，不僅功能完整，集成度高，而且根據存儲容量[FS:PAGE]提供多種引腳兼容的處理器，使開發者容易根據應用對象平滑升級系統。這里采用MSP430F149型處理器。供電電壓僅1．8～3．6 V，具有16位RISC結構、125 ns指令同周期、多達60 KB Flash ROM和2 KB RAM。另外該器件還配有：12位200 kS／s的MD轉換器(自帶采樣保持)、內部溫度傳感器、具有3個捕獲／比較寄存器的16位定時器Timer_A／Timer__B、2個串口(工作于 UART或SPI模式)、6個8位并口(2個具有中斷能力)和硬件乘法器，整個電路結構緊湊且高效。其豐富的尋址方式。簡潔的內核指令。較高的處理速度，大量的寄存器及數據存儲器使之具有強大的處理能力，豐富的器件內外設接口可簡化整個電路設計，減少節點功耗和體積，非常適于節點設計。
3．2 無線通信模塊
    無線通信模塊負責與其他節點無線通信。交換控制信息，收集采集數據。另外，通信模塊消耗的能量在傳感器節點中占主要部分，所以考慮無線通信模塊的工作模式和收費能耗很重要。無線收發器件采用的調制模式、數據率、發射功耗和操作周期等都是影響通信能量消耗的關鍵因素。選擇無線收發器件時應考慮功耗、發射功率、接收靈敏度、收發器件所需外圍元件數，以及器件成本等因素。
    這里采用CC2420型無線收發器。CC2420是Chipcon公司推出的一款兼容2．4 Hz IEEE 802．15．4的無線收發器。CC2420基于的SmartRF03技術，采用0．18μm CMOS工藝生產，集成度高。CC2420是首款符合ZigBee技術的高集成度工業型射頻收發器，其MAC層和PHY層協議符合IEEE 802．15．4規范，工作于免授權的2．4 GHz頻段。利用此器件開發的短距離射頻傳輸系統成本低、功耗小，適于電池長期供電；并具有硬件加密、安全可靠、組網靈活、抗毀性強等特點，可為傳感器網絡節點提供理想的解決方案。
4 信號采集
4．1 傳感器節點信號采集
    任何有溫度的物體都在不斷向外界輻射紅外線，人體表面溫度一般在37°C，其大部分輻射能量集中在10μm波長范圍內。如果把人的紅外輻射直接照射在熱釋電紅外傳感器上也會引起溫度變化而輸出信號，但探測距離不夠遠。為加長探測距離，需附加光學系統來收集紅外輻射，通常采用塑料菲涅爾透鏡作為紅外輻射的聚焦系統。
    門磁開關傳感器實際上是一個干簧管，它由兩個靠得很近的金屬彈簧片構成。這兩個金屬彈簧片為軟磁性材料，當干簧管靠近磁場時，金屬彈簧片被磁化，相互吸引、接觸，當干簧管遠離磁場時彈簧片失去磁性，由于彈力作用兩個金屬彈簧片[FS:PAGE]分開，發出信號。玻璃破碎時會發出特定聲波。玻璃破碎傳感器主要根據聲波作出報警。該方法是防止非法入侵的一種輔助手段，是否安裝視具體情況而定。
4．2 火災報警信號采集
    物質燃燒過程中，一般都有熱(溫度)、氣體與煙霧、火焰等現象產生，針對不同現象有不同火災信號檢測方法。離子感煙傳感器利用放射性元素產生的射線，并檢測空氣電離產生的微電流。
    目(mu)前(qian)大部分(fen)離子(zi)感煙(yan)傳(chuan)感器(qi)(qi)采用單(dan)源雙(shuang)室(shi)丁作，即采用1個放射源，2個工作室(shi)，分(fen)別(bie)為參(can)考(kao)室(shi)和(he)探測(ce)(ce)室(shi)。沒有煙(yan)霧(wu)進(jin)入探測(ce)(ce)室(shi)時(shi)(shi)，兩室(shi)的(de)微(wei)電流(liu)保(bao)持平(ping)衡(heng)：當煙(yan)霧(wu)進(jin)入探測(ce)(ce)室(shi)時(shi)(shi)，探測(ce)(ce)室(shi)電流(liu)發生變化。平(ping)衡(heng)被破壞，傳(chuan)感器(qi)(qi)將檢(jian)測(ce)(ce)到的(de)信號送(song)到一個正反饋(kui)電路，產生報警。
