        隨著我國科技進步和社會的發展，數字視頻圖像的采集、存儲、處理及傳輸技術在最近幾年得到了廣泛的應用和發展，各類圖像采集及處理系統已經逐漸深入到人們生活的各個方面。與視頻采集卡等傳統圖像采集系統相比，嵌入式圖像采集系統具有體積小、成本低、可靠性高等優點，在智能交通、遠距離監控、計算機視覺等領域應用廣泛。本文介紹了一種應用ARM微處理芯片和WinCE操作系統的圖像采集解決方案。

        1 系統總體設計

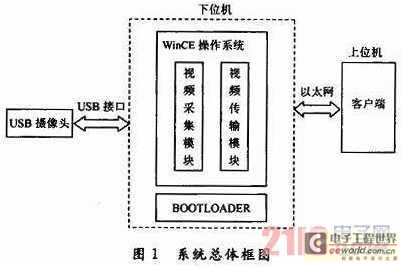

        該設計主要由3大部分組成，USB攝像頭通過USB接口與AMR開發板(下位機)相連，PC機(上位機)通過網絡接口(網卡)和以太網線與ARM開發板相連。攝像頭負責對圖像數據的采集，然后將數據傳送到運行在WinCE上的服務端程序，服務端程序負責將采集到的圖像數據進行處理，然后再將其傳送到運行在PC機上客戶端程序并顯示出來。系統總體框圖如圖1所示。

        2 系統硬件組成

        利用ARM9S3C2440A開發板以及一只中星微芯片ZC030x系列的USB攝像頭作為硬件環境，在開發板上燒寫一個WinCE 5．0的操作系統，并編寫一個服務端程序。這個服務端程序運行在WinCE 5．0上，主要完成調用攝像頭進行圖像采集功能，然后將采集到的圖像數據通過以太網傳送到PC機上。這就實現了一個基于嵌入式平臺的圖像采集與傳輸系統的簡單架構。日后可根據實際需要，在這個架構的基礎上進行改進以及增加需要的功能。

        目前用于攝像頭的DSP主要有中國中星微公司的DSP芯片(ZC030X)和美國OV公司的OV511+芯片。在國內市場上，USB攝像頭基本上采用中星微公司的DSP芯片，而OVS11+芯片的攝像頭則比較難找到。考慮到中星微的市場普及率，本系統采用了ZC030x的DSP芯片。

        3 系統軟件的開發

        3．1 WinCE驅動架構

        在WinCE下的驅動開發，需要面向上下2個界面，即：WinCE的驅動結構和具體硬件的Datasheet，所以必須首先深入了解一下WinCE整個系統驅動架構。在WinCE下驅動模型分為本機驅動模型和流接口驅動模型。本機驅動程序用于低級、內置設備，提供一組微軟定制的接口，可以通過移植和定制微軟提供的驅動樣例來實現。

        3．2 圖像采集模塊

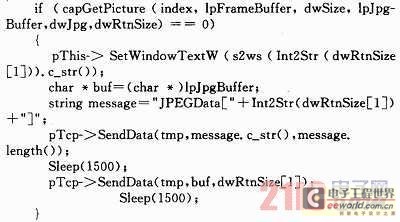

        圖像數據是通過攝像頭來采集的，服務端如何調用攝像頭已成為問題的關鍵。硬件與軟件之間的聯系，必須通過驅動程序來實現。攝像頭的驅動已經封裝成動態鏈接庫DLL文件了，而且還提供了所有的功能接口函數。因此，只要直接調用其接口函數就能夠實現相應的功能。具體的步驟是打開攝像頭設備，初始化攝像頭設備，初始化視頻信息，獲取視頻幀與JPEG圖像，關閉視頻設備。其中，獲取視頻幀與JPEG圖像最關鍵，獲取視頻幀與JPEG圖像的主要代碼如下：

        3．3 建立與PC操作系統與WinCE系統文件同步

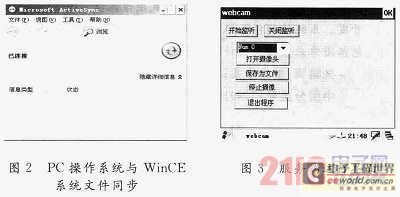

        要建立ARM板上的WinCE與PC機上的操作系統同步，必須安裝微軟提供的同步軟件ActiveSync。安裝該軟件的主要作用是通過USB接口把PC機上編譯的應用程序或者驅動文件下載到WinCE上，其界面如圖2所示。

       4 系統測試

        聯機總體調試，也就是將應用程序下載到實際ARM開發板中進行測試。通過上文所述步驟，基本上已將測試環境部署好了，接下來還有一些部署工作需要完成。具體步驟如下：

       (1)用交叉網線將ARM板的網絡接口與PC機的網絡接口連接起來。
       (2)利用同步軟件ActiveSync將驅動文件ZC030x．dll和應用服務端程序下載到WinCE系統。將ZC030x．dll放到Windows文件夾下。
       (3)插入USB攝像頭，此時操作系統會提示輸入檢測到的設備驅動名稱，然后輸入“ZC030x”。
       (4)在WinCE上運行服務端程序，運行界面如圖3所示。

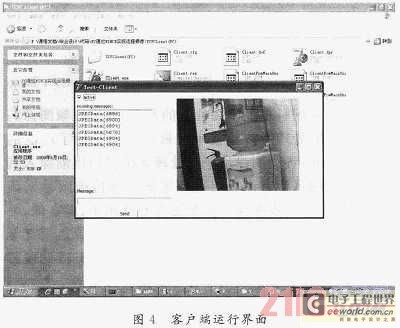

        (5)在PC機上運行客戶端程序，成功接收到JPEG圖像，運行界面如圖4所示。

       5 結語

        設計了采用USB攝像頭與S3C2440處理器組成的嵌入式圖像采集系統，經在PC機上運行客戶端程序，成功地接收到了JPEG圖像。試驗表明，該系統具有體積小，穩定性高和快速開發的優點。
