利德華福變頻管家數字化系統發布及應用
運營無憂
變頻管家是利德華福為用戶提供自動化控制及節能技術改造整體解決方案，為每臺設備配備專業人士提供全天候保障支持是客戶期望的理想的理想化運營狀態，但由此帶來的成本壓力讓變頻器廠商與客戶都難以承受。利德華福基于信息化技術的變頻管家解決方案及管家式遠程服務中心，將這一期許變成了現實。為每臺設備打造專屬的全方位運營保障服務，全年365天實時觀測、及時預防；通過遠程服務中心充分保障運營安全；通過對設備運行數據的專業處理，在需要維護維修及優化時提供專業性更強、實施成本更低的解決方案，切實保障運營安全及客戶效益。
功能：
1、遠程實時觀測及設備運行報告
2、異常預警和故障預警
3、報警提醒和維護提醒
4、故障會診和維修指導
5、運行參數備份及優化
6、數據追溯和設備檔案管理
安裝及用料：
河北敬業鋼鐵現場去進行安裝和調試的，現在對安裝調試工作做一些簡單介紹。現場的變頻器是10KV，2600KW，編號：12188，采用風道自然風冷卻，負載為4#一次除塵風機，采用高低速自動分段運行。此設備代理商為漢風科技。
安裝所用到的工具：手電鉆（3mm到12mm鉆頭）、大十字螺絲刀1把、大一字螺絲刀1把、小十字螺絲刀1把、小一字螺絲刀1把、斜口鉗1把、剝線鉗1把、電烙鐵1把、焊絲1米。
安裝所需要的物料：3G路由器1個、溫度傳感器1個（北京智能達公司生產的R-8033）、濕度傳感器1個、壓差開關5個（量程100Pa到1000Pa,4個功率柜頂風機每個風機上安裝一個，控制柜里安裝一個）、帶通信端口的變壓器溫控儀1個（福建力得LD-B10-10F）、電纜1.0mm2若干米、通訊電纜若干米、扎帶若干個、線鼻子若干個。
一、安裝步驟介紹：
1、把原來變壓器的溫控儀拆下來，換上帶通信端口的溫控儀。福建力得LD-B10-10F。帶一個RS485通信口，該通信口使用標準MODBUS通信協議，可以讀取3路模擬量溫度和風機狀態報警狀態等。通信電纜一端插在溫控儀上，另一端插在人機界面COM5端口。所以要求人機界面為7寸寬屏的那種。這樣可以把變壓器線圈的溫度通過通訊傳遞到人機界面，人機界面把數據傳給PLC，PLC把數據給聯通3G路由器。下圖為溫控儀照片，標準的溫控儀外觀一樣，只是背部多了一個RS485通訊口。

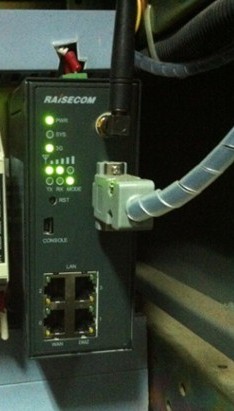

2、安裝3G路由器。這個3G路由器是安裝在控制柜的U形導軌上。通訊電纜一端接PLC的編程端口另一端接在3G路由器上。見下圖照片

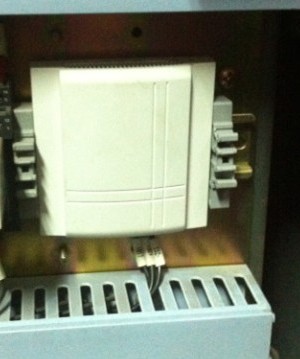

3、溫度傳感器安裝在控制柜內，用強磁鐵固定在導軌上或柜體上。濕度傳感器進行濕度檢測，其溫度傳感器通常為高分子濕敏電阻和高分子濕敏電容，然后通過轉換電路將濕度傳感器的信號轉換為標準電流信號或標準電壓信號。模擬輸出利用跳線設置為4-20 mA 的模擬輸出信號，接到PLC的模擬輸入通道2。安裝照片見下圖所示

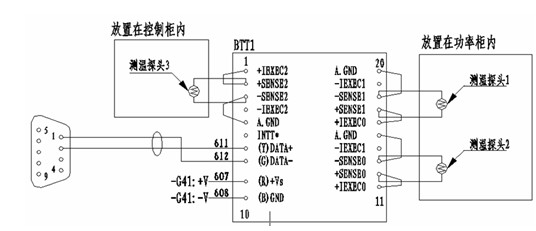

4、溫度傳感器R-8033安裝在控制柜內導軌上。功率柜內放兩個溫度探頭，控制柜內放一個溫度探頭。R-8033通過RS485口和通信接口板上COM3口連接，使用MODBUS通信協議將3路溫度值在界面顯示，方案較成熟和穩定。對于公司較早變頻器產品原來就使用R-8033的直接采集即可，對于沒有使用R-8033的變頻器加裝R-8033采集功率柜和控制的溫度如下圖所示。

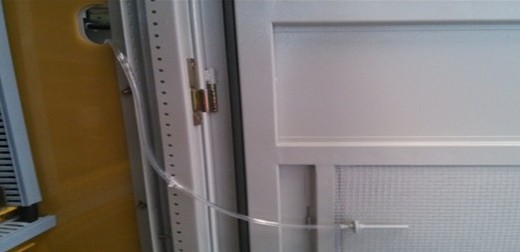

不管有多少過濾網，只檢測一面過濾網，因為都處在同一環境下。

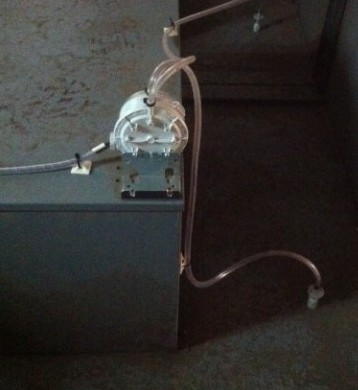

6、柜頂風機上安裝壓差開關。用螺絲把壓差開關固定在風機頂上，每個風機上面安裝一個。檢測負壓的P2端要插在風機后面的風道里去，P1端暴露在大氣中。壓差開關的觸點接到PLC數字量輸入模塊上。
三、運行

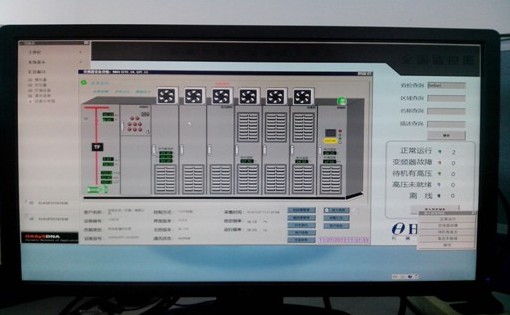

本地監控
結束語：
通過變頻管家數字化系統我們不但可以對我們現場變頻器的運行情況進行實時了解，而且更是為用戶帶來方便與安全。我們可以實時提醒用戶設備故障做到預警和故障預防，遠程指導用戶解決故障，最大限度的降低損失。
