[ 導讀 ] WIFI-RFID實時定位系統解決方案結合無線網絡、射頻識別(RFID)和實時定位等多種技術，提出了一種基于無線局域網的射頻識別技術全新的實時定位系統解決方案理念，很好的結合了RFID及WIFI無線局域網的優點。

　　一、WIFI-RFID實時定位系統解決方案簡介

 　　WIFI-RFID實時定位系統解決方案結合無線網絡、射頻識別(RFID)和實時定位等多種技術，提出了一種基于無線局域網的射頻識別技術全新的實時定位系統解決方案理念，很好的結合了RFID及WIFI無線局域網的優點。在覆蓋無線局域網的地方，系統能夠隨時跟蹤監控各種資產和人員，并準確找尋到目標對象，實現對資產和人員的實時定位和監控管理。實時定位系統解決方案由電子標簽、定位器和定位服務器組成。其中定位器由我公司獨立開發的具有無線路由功能的RFID讀寫器，也可以使用我公司通用RFID讀寫器以及我公司研制的無線信標。定位器用來接收來自RFID電子標簽的RSSI及ID信息，并通過無線局域網上傳給定位服務器。

 　　RFID技術同其它技術比較而言，具有成本上的優勢，而且RFID定位技術對環境的要求和受到的環境影響都很小，定位精度較高，傳輸范圍大;RFID技術在定位物體的同時還從定位目標中讀取有關該對象的大量信息。目前市面上基于RFID的定位技術主要基于讀寫器天線定位，讀寫器網點較多，且成本較高，定位精度差。本實時定位系統解決方案的特點是電子系統復雜性低，容易實現且成本低;定位精度高，抗干擾能力強。系統具有超低功耗，具有廣闊的應用前景。

　　二、WIFI-RFID實時定位系統解決方案方案比較

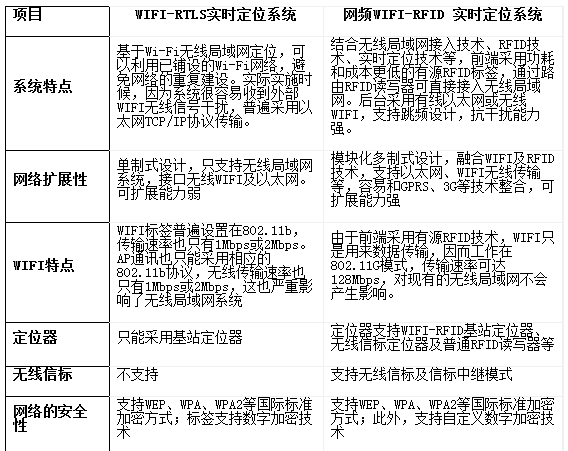

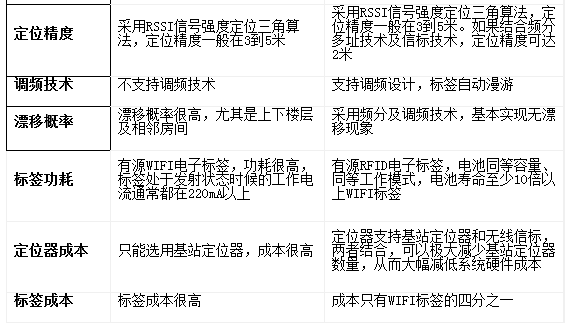

 　　目前基于傳統的RFID定位技術缺少核心定位算法，只是依靠RFID讀寫器做區域定位，而且盲點很多，不能提供精確定位。網頻推出的WIFI-RFID實時定位系統解決方案，融合WIFI、RFID特點，后臺采用基于RSSI信號強度精確定位算法，射頻前端采用功耗和成本更低的有源RFID系統。下面側重就網頻的WIFI-RFID 實時定位系統解決方案和現有的wifi定位做簡要對比說明。

　　三、WIFI-RFID實時定位系統解決方案組成

 　　WIFI-RFID實時定位系統解決方案由RFID電子標簽、無線局域網接入點無線路由RFID讀寫器、RFID信標、

 　　和定位服務器務器軟件等成。可以提供客戶rfid定位、wifi定位及wifi-rfid實時定位系統解決方案解決方案。

 　　RFID電子標簽：一種有源RFID標簽，標簽具有信號強度RSSI功能。每一個RFID標簽都對應著唯一的ID號，便于軟件識別和數據傳輸。RFID電子標簽周期性發送無線信號，包括標簽ID信息、無線傳感信息及告警信息給無線路由RFID讀寫器。

 　　無線路由RFID讀寫器：集無線AP、無線路由器、RFID讀寫器一體，無線路由RFID讀寫器接收RFID電子標簽信息或RFID信標信息并將信號傳送給定位服務器。

 　　RFID信標：接收RFID電子標簽信息，并把信息轉發給無線路由RFID讀寫器，具有數據轉發、無線中繼及頻段切換功能。

 　　定位服務器：定位服務器是一個基于Web的可視化軟件平臺。通過處理標簽或無線設備發出的信號，判斷 出標簽或無線設備所處具體位置，并在電子地圖中顯示。定位服務器同時監控標簽的狀態，具有報警功能。

　　四、WIFI-RFID實時定位系統解決方案相關軟件

　　1. 定位服務器軟件

 　　定位服務器接收到從標簽管理器,定位監控器發送的控制標簽的指令內容以后，轉為標簽所能識別數據包，發送給標簽,實現控制標簽的功能。接收標簽發送的數據，接收標簽所發送的無線信號數據，以及溫度等信息。經過分析以后，保存到系統中。

　　1) 標簽指令控制：用于電子標簽通訊，轉發標簽的控制命令;

 　　2) 標簽定位：基于獨有的高精度定位算法，根據接收的無線信號強度，準確計算出標簽位置;

 　　3) 標簽報警：根據回傳的信息，進行標簽狀態分析，判斷警告的觸發，緊急狀況下，發出警報信息。

　　定位服務器特點：

 　　1) 直觀、可視化的web管理界面。用戶可通過可視化的軟件界面，實時監控管理定位信息，如資產和人員的實時位置、位置移動記 錄，軌跡分析和事件管理等。

　　2) 同時管理多個標簽或無線設備,同時對目標對象進行定位跟蹤和位置管理。

 　　3) 無縫整合第三方軟件，開發式體系結構設計，可以無縫集成現有的中間件，數據庫，ERP系統，工作流程及其他系統，還能自動監測和報告。

　　4) 自動生成并發送警報

　　5) 實時位置和狀態查詢

　　6) 歷史運動軌跡分析

 　　7) 提供API應用程序編程接口和SDK(軟件開發工具包)，加快第三方系統進行開發和整合應用軟件。

　　2. 定位監控器

 　　定位監控器是一個基于WEB模式的定位管理平臺，無需安裝任何客戶端軟件,部署簡單,易操作。定位監控器集監視、查詢、采集定位信息于一身，結合實際的地圖,在地圖中實時顯示標簽所在的位置,移動的歷史軌跡，還可以判斷標簽是否已經消失以及是否觸發相應的警告等信息。人員、資產佩戴或綁定標簽后，定位監控器就可以自動監視資產或人員的實時位置，直觀可視的對人員和資產進行實時定位管理。

　　主要功能：

　　1) 用戶管理：顯示所有用戶的信息，設定并管理用戶的基本信息。

　　2) 實時定位：國內首家自主研發，獨創定位算法，精確定位標簽實時位置可達3-5米。

 　　3) 區域報警：服務器可設置報警區域，當標簽進出報警設置區域，即會觸發服務器區域報警功能。

　　4) 即時報警：標簽向服務器主動發出報警信號，服務器界面即時顯示報警信息。

　　5) 消失報警：標簽斷電或標簽走出無線網絡覆蓋區域，會觸發服務器報警。

　　6) 歷史軌跡分析：服務器可對標簽的運行軌跡進行回放，分析標簽的歷史位置信息。

 　　7) 無線傳感：通過對溫度、濕度、氣體密度、壓力、振動等進行級數設置，超越級數即會觸發服務器的無線傳感控制功能。

 　　8) 標簽管理模式：輸入標簽的個性化信息，對眾多標簽進行分類管理，可對單個標簽進行跟蹤，自動生成標簽日志管理報表。

　　9) 地圖管理：根據標簽的運行狀況，可以自動切換標簽所在位置的電子地圖。

　　3. 場景規劃軟件

 　　針對系統場景部署設計的采樣定位工具軟件。通過本軟件對定位系統進行場地、定位器、定位點等功能的部署，加載地圖，設定軌跡路線;對系統定位卡在采樣點進行采樣管理，上傳到服務器，達到定位目的。

　　主要功能:

 　　1) 場地管理：設置多個場地、每個場地的各個場景、定位點信息、地圖分布AP、地圖區域、地圖軌跡地圖信息。

　　2) 定位器管理：添加或者刪除地圖上的定位器。

　　3) 標簽管理:增加采樣標簽。

　　4) 采樣管理：設置現實采樣組、場景、定位點、采樣點、與標簽綁定信息。

　　4. 定位器管理軟件

 　　定位器管理軟件是一個專門管理和監控定位系統中AP定位器的管理軟件，可以監控遠端AP運作狀態，對AP進行遠程參數修改、配置。并可以執行遠程設置和重啟等維護功能。

　　主要功能：

 　　1) AP Locator列表：可以對列表中的定位器進行新增、修改、刪除等操作，并可以按MAC地址等條件來過濾列表中的AP, 對定位器實現批量操作。

 　　2) 配置AP：批量配置AP參數，可配置參數包括：SSID、Channel、IP、DHCP、MAC過濾等。

 　　3) 設置AP的基礎信息：為了方便對AP進行管理，為AP設置一些管理信息(如MAC、登錄名、密碼等，這些信息只保存到數據庫中，并非寫到AP中)。

　　4) 查看AP掃描：查看該AP返回的掃描信息。

　　五、WIFI-RFID實時定位系統解決方案特點：

 　　可架設在現有的無線局域網，安裝實施靈活方便迅捷;定位標簽可以放置于任何資產和人員上，實現對資產和人員的實時準確定位。

　　支持wifi定位、rfid定位

 　　遠距離識別，室內、外定位，特殊需要可同時采用RSSI場強指示和時間差定位，精度高可控制在3米內。

　　雙向通信模式，動態管理標簽，LED和報警提示。

　　獨特的軟硬件設計，結合時分和廣播模式，極大減少了無線信號碰撞，防沖突特性佳。

　　高可靠性,工作溫度-30℃~75℃，防水，防塵，在惡劣環境下24小時正常工作。

　　六、WIFI-RFID實時定位系統解決方案方案設計

　　1. WIFI-RFID實時定位系統解決方案方案基本功能

　　1) 定位監控

　　在地圖上顯示圖標對應于標簽綁定的人或物;

　　對標簽進行實時監控，并在地圖中顯示標簽的當前位置;

　　標簽閃爍表示有報警;

　　標簽分組，用不同的圖標顯示;

　　定位過程中能實時看到圖標平滑移動;

　　搜索人員姓名、狀態：

　　可跟蹤指定的標簽，地圖隨著標簽的移動自動切換;

　　將鼠標移到圖標上可以看到圖標的信息和狀態;

　　點擊圖標后可以顯示人員的詳細信息;

　　可以手動切換地圖，查看指定地圖上的所有標簽的活動情況;

　　地圖可以放大和縮小，調整到合適的大小;

　　跟蹤單個標簽時地圖會自動切換樓層。

　　2) 實時告警

　　觸發告警，彈出頁面，聲音報警，并且顯示對應的視頻錄像;

　　點擊處理后，頁面可以關閉，否則會一直提醒;

　　實時報警列表。

　　3) 軌跡回放

　　可以自定義、修改軌跡;

　　移動軌跡是平滑顯示的;

　　可以鎖定一個標簽，按時間段播放，顯示移動(可選擇有軌跡或無軌跡)，地圖切換;

　　可以全屏播放;

　　4) 標簽管理

　　標簽管理分為警員和犯人管理。

　　標簽發放，通過發卡機，自動獲取標簽ID;

 　　將標簽與人員綁定：將指定的人員信息和其佩戴的標簽進行綁定，在系統中顯示的標簽即代表佩戴該標簽的人員;

　　標簽更換對應的人員;

　　犯人信息設置：可在系統中對犯人的信息進行設置和管理，并且綁定到監舍;

　　警察信息設置：可在系統中對警察的信息進行設置和管理;

　　標簽分組、分類：標簽可以根據實際情況進行分組和分類。

　　5) 報警管理

　　按鈕報警設置：標簽有按鈕報警功能，當發生緊急情況時可按下按鈕發出報警信息;

　　越界報警——某些區域屬于禁區，未經允許的標簽進入或離開該區域將發出報警信息

 　　消失報警設置——標簽消失有多種因素(如電池沒電、標簽越過信號覆蓋區域等)，可以設置指定標簽的消失報警條件和報警級別，如該標簽消失了，將會觸發相應的報警;

 　　電池低電報警設置——標簽每隔一段時間將會向系統報告一次自己的當前電量，可以在系統中設置電量最低界限，一旦標簽電量低于這個界限將會發出報警信息;

 　　未按規定路線報警——指定某個標簽在某段時間的行走軌跡，一旦發現該標簽偏離指定的行走軌跡達一定的時間，發出報警信息;

 　　無隨同人員報警——將定位標簽和管理人員一對一或多對多進行綁定，當被定位標簽的行走軌跡和被綁定標簽的行走軌跡不一致，并達一定時間，發出報警信息。

　　6) 系統管理

 　　用戶管理：可設定各種用戶權限，用戶登錄系統后根據自己的權限進行相應的操作和瀏覽符合權限的內容。

　　地圖如果已經劃分區域，可設定各個標簽進出各區域的條件。

　　AP定位器管理：監控AP定位器工作狀態，查詢歷史記錄。

　　2. WIFI-RFID實時定位系統解決方案擴展功能

　　1) 與視頻監控系統聯動

　　右鍵點擊標簽，可選擇查看視頻監控

　　報警時可自動調用標簽所在位置附近的攝像頭，查看視頻

　　軌跡回放時，可以同時調用同一時間段的錄像，同步播放

　　在電子地圖上顯示攝像頭位置，可以點擊調用

　　2) 統計報表

　　標簽警告記錄：查看所有標簽或指定標簽的所有警告記錄;

　　查看標簽報表：查看標簽的重要報警，出入區域次數及停留時間統計;

　　操作歷史記錄：查看用戶的操作歷史記錄;

　　可根據時間段進行數據統計;

　　統計各項工作的執行次數、單人的工作情況和閑置時間、每天各崗位的工作高峰期;

　　對各告警事件發生的時間和區域進行統計分析;

　　分析標簽狀態提供閑置警力名單和位置，供所領導參考用警，分析指標由用戶自行設置;

　　根據用戶自定義規則，按時間段統計警察巡邏次數、時間段和間隔時間。

　　七、WIFI-RFID實時定位系統解決方案主要應用

　　物流倉儲托盤、貨物跟蹤定位

　　堆場中集裝箱、拖車跟蹤定位

　　生產制造車間工具、在制品跟蹤定位

　　醫院資產、人員跟蹤定位

　　監獄犯人的追蹤定位、安全監管

　　校園、小區、寫西樓的資產、人員、車輛定位

　　煤礦、油田環境監測和人員跟蹤定位

　　公共場所資產、人員跟蹤定位

　　兒童體驗館、游樂場人員定位跟蹤

　　八、WIFI-RFID實時定位系統解決方案拓展

 　　WIFI-RFID實時定位系統解決方案解決方案核心在于核心定位算法，根據定位器的類別，可以拓展為以下幾種：

　　1)WIFI-RFID實時定位系統解決方案

　　定位器采用無線路由RFID讀寫器，提供wifi-rfid定位系統解決方案

　　2)RFID實時定位系統解決方案

　　定位器采用通用的RFID讀寫器，提供rfid定位系統解決方案

　　3)WIFI實時定位系統解決方案

　　定位器采用WIFI讀卡器，提供wifi定位系統解決方案

　　4)RFID無線信標實時定位系統解決方案

 　　定位器采用RFID信標，需要結合RFID讀寫器使用，提供基于rfid信標wifi-rfid定位或rfid定位系統解決方案
